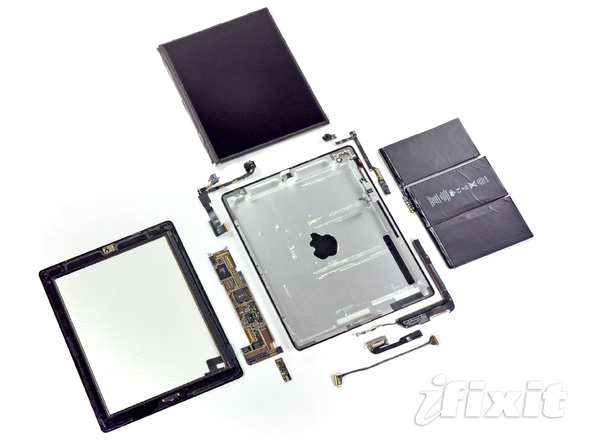

ipad-2-ouvert-5.jpgComme lors de chaque sortie de produit Apple, les spécialistes de la réparation de chez iFixit le désossent complètement. C’est l’occasion pour eux d’estimer les possibilités de réparation en cas de casse mais aussi de voir ce que la machine recèle comme spécificités, parfois non annoncées.

L’iPad 2 n’a pas échappé à la règle et voici les images et une vidéo du démontage, avec tout d’abord les premiers enseignements :

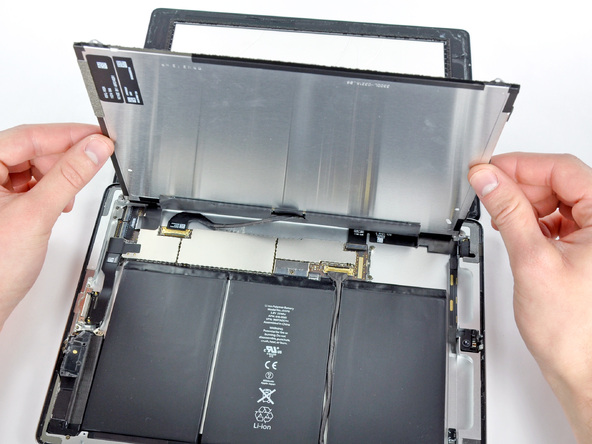

  • une différence importante dans l’épaisseur du LCD et de la vitre : iPad 1: lcd = 3,2 mm, vitre = 0,85 mm tandis que l’iPad 2 affiche les épaisseurs suivantes : lcd = 2.4 mm, vitre = 0,62 mm. Il faudra voir à l’usage si la réduction de l’épaisseur de la vitre la rend plus fragile.

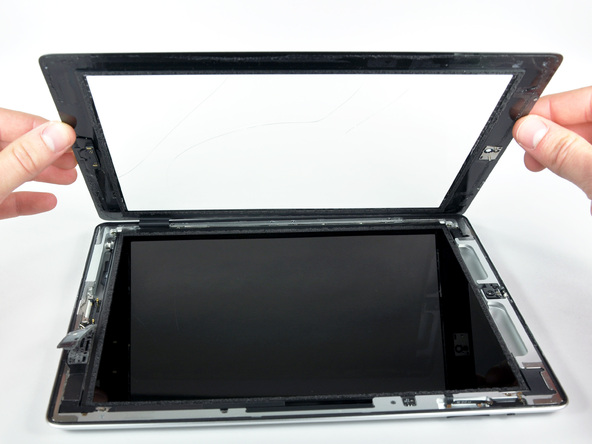

  • la vitre est collée au cadre de l’iPad 2, cela rend le démontage particulièrement délicat

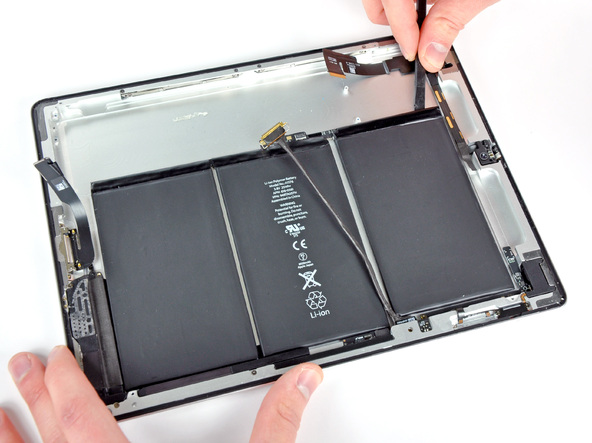

  • batterie inchangée : 3,8V, 25 watts contre 24,8 watt pour l’iPad 1, donc rien de significatif à ce niveau là comme changement
  • la mémoire RAM embarquée est de 512 Mo comme l’iPhone 4
  • le processeur A5 de 1 Ghz est fourni par Samsung

Voici les images :


Et la liste des autres composants pour les curieux :

  • Toshiba TH58NVG7D2FLA89 16GB NAND Flash
  • Broadcom BCM5973KFBGH Microcontroller
  • Broadcom BCM5974 CKFBGH capacitative touchscreen controller
  • Texas Instruments CD3240B0 11AZ4JT touchscreen line driver
  • Broadcom BCM43291HKUBC Wi-Fi/Bluetooth/FM tuner combo chip
  • S6T2MLC N33C50V Power Management IC
  • ST Micro AGD8 2103 gyroscop
  • ST Micro LIS331DLH accelerometer

source et source
